DESCRIPTION D'UNE ETUDE SISMIQUE D'UNE MAISON INDIVIDUELLE A NANTES (ZONE 3)
PRÉAMBULE

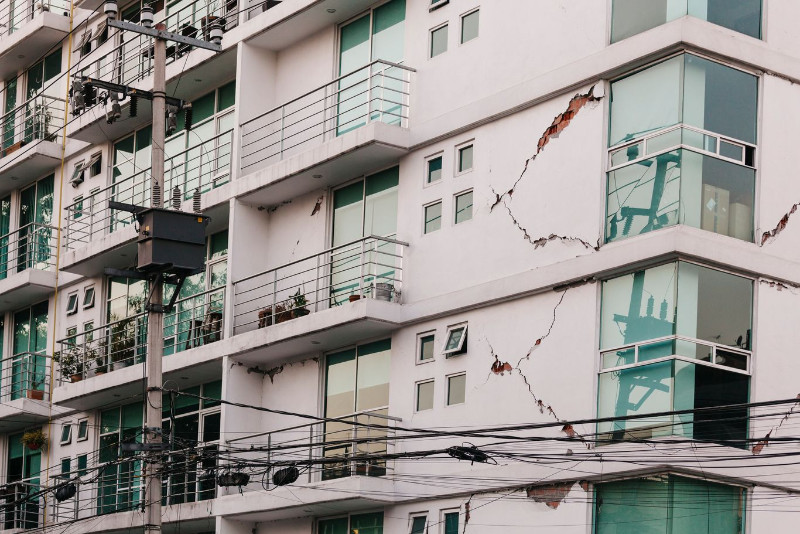

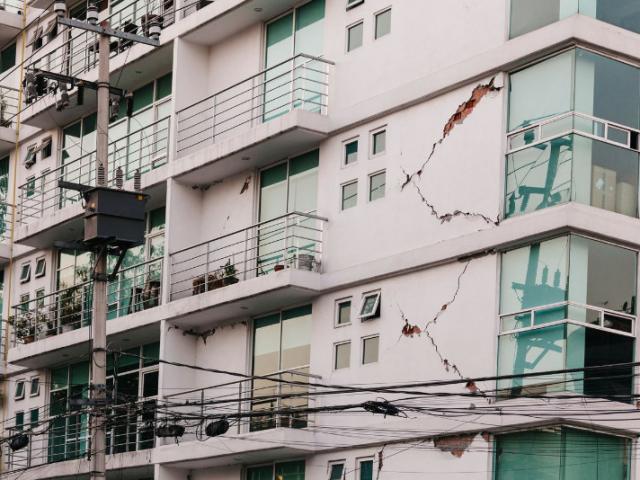

Lors des séismes passés, la destructions de maisons individuelles a été fréquente et souvent meurtrière. Les raisons en sont multiples : construction avant la publication de normes parasismiques, autoconstruction par des personnes sans qualification, absence d'étude de sol, non respect des normes parasismiques, volontaires ou par ignorance, etc... La construction parasismique représente le moyen le plus efficace de se protéger des effets d'un séisme majeur. Ce sont les constructions qui tuent le plus en s'effondrant sur les occupants. L'expérience montre que les maisons, correctement conçues et édifiées en appliquant les règles et les dispositions constructives parasismiques sont sûres. Elles peuvent subir des secousses importantes et ne produire que des dommages réparables.
LA RÉGLEMENTATION
La nouvelle réglementation laisse aux constructeurs le choix entre trois types de règles parasismiques applicables aux maisons individuelles :
- Eurocode 8 (règles générales), toujours applicable et OBLIGATOIRE pour les constructions dont la configuration n'est pas "simple".
- Chapitre 9.7 de l'Eurocode 8, spécifique aux bâtiments "simples" en maçonnerie.
- Règles parasismiques simplifiées : Règles PS-MI 89/92 en zones 3 et 4.
En tant qu'ingénieur Structures, je ne vais pas vous inonder de règlements et de décrets en tout genre mais sachez que ces derniers sont entrés en vigueur le 1er mai 2011 soit depuis plus d'une dizaine d'années à ce jour. En zones 3 et 4, les règles PS-MI 89 révisées 92 peuvent être appliquées dans certains cas. Pour être éligibles, les maisons doivent répondre à un certain nombre de critères : limitation à un nombre de niveaux, la hauteur des étages, la portée des balcons, la configuration, la capacité portante du sol, etc...
Dans le cas où la configuration de la maison ne correspond pas aux nombreux critères évoqués ci-dessus, l'application des règles générales, non simplifiées, impliquant la vérification par le calcul appelée simulation modale spectrale (SMS) de la sécurité vis à vis de l’effondrement, peut donner lieu à des dispositions moins contraignantes que celles des règles simplifiées. Ce n'est pas toujours un mauvais choix que de prendre cette option d'étude dans un projet.
Le bureau d'étude prend en compte tous ces critères pour définir les règles à appliquer mais le parti architectural du projet revient en premier à votre architecte et/ou votre concepteur.
PARTI ARCHITECTURAL
La manière dont les bâtiments oscillent lors d'un tremblements de terre dépend entièrement de leur conception architecturale. Une architecture de configuration défavorable peut engendrer des oscillations amplifiées et impacter fortement la résistance de la structure. En revanche, une architecture raisonnée peut optimiser et contrarier les oscillations. Les règles parasismiques sont appliquées sur un projet fini et n'ont pas pour objet de modifier le comportement dynamique de votre construction sous un séisme, défavorable voire même très défavorable. Elles cherchent à lui conférer, grâce au dimensionnement qui tient compte de l'architecture déterminée par le projet et à des dispositions constructives spécifiques, une résistance aux tremblements de terre suffisante pour sauvegarder les vies humaines.
La protection parasismique réglementaire ne vise pas l'absence de dommages tout comme la réglementation Coupe-feu d'un lieu ne vise pas à empêcher un incendie mais il permet de retarder suffisamment sa dispersion afin que les pompiers arrivent. Les dommages structuraux ne doivent pas être une menace pour les vies humaines. Tout cet article pour vous dire que les solutions existent pour construire une maison individuelle sismiquement "compatible" mais que le bureau d'étude de structure n'est pas responsable de la forme de votre projet.
NOMBRE DE NIVEAUX
Le nombre de niveaux est limité si on souhaite appliquer les règles parasismiques simplifiées qui dispensent l'ingénieur du bureau d'étude de vérifier par le calcul de la sécurité vis à vis de l'effondrement. Le chapitre 9.7 de l'Eurocode 8 autorise un seul étage sur rez de chaussée (avec ou sans Sous-sol), surmonté d'un combe non habitable. Les combles habitables sont considérés comme un étage. Les Sous-sol enterrés font l'objet d'un règlement assez stricte pour leur prise en compte comme un étage.
FORME GÉNÉRALE DE LA MAISON EN PLAN
pour considérer qu'une maison est compatible sismiquement et donc de pouvoir appliquer les règles simplifiées, la forme en plan plan de la maison doit être quasi régulière et compacte. Pour résumer, au plus elle ressemblera à un cube, mieux se sera. De nombreux critères, dont je vous fais grâce, se calculent pour définir dans quelle classe votre projet se situe. Les maisons avec des parties en saillie et des parties en retrait par rapport à la forme rectangulaire générale sont donc moins éligibles. Il convient de fractionner la maison en blocs indépendants par des joints appelés joints sismiques dont la largeur d'au moins 4 cm en zone 3 et 4 permettra d'éviter l'entrechoquement des blocs entre eux. J'attire votre attention sur le fait qu'un joint sismique peut générer un coût supplémentaire non négligeable à votre maison. d'où l’intérêt d'une bonne conception de base architecturale...
Vous aurez compris que les maisons avec des excentricités architecturales (porte à faux importants) demandent systématiquement une simulation modale spectrale. La loi RT2012 révisée 2020 demande de moins grandes ouvertures dans les murs de façades. Cela facilite l'ajout de raidisseurs et de chainages dans la construction. On appelle cela le confinement de la maçonnerie. Tout aggloméré (parpaing, brique ou pierre) utilisé dans la réalisation d'un mur doit être chainé de part et d'autre.
L’ÉTUDE DE SOL
Dans les zones sismiques 3 et 4, elle est obligatoire pour réaliser la simulation modale spectrale car chaque composant du terrain ne transmet pas les ondes de la même manière. Il est donc primordial d'avoir ces informations. Selon la nature du sol, on calcule des coefficients qui servent à obtenir les critères du sol.
L’ATTESTATION SISMIQUE
Sans ce rapport de sol, il est impossible de réaliser la SMS et de vous fournir l'attestation comme quoi votre maison a été étudiée correctement en parasismique. Cette phase d' étude qui consiste à modéliser votre maison en 3D dans un logiciel de structures et à la secouer virtuellement suivant des fréquences modales (une centaine au minimum) est très chronophage. elle requiert de la minutie et du savoir-faire. Un rapport de SMS contient au moins une cinquantaine de pages. On extrait de cette maquette 3D les efforts dans les poutres et les poteaux. Les fondations sont dimensionnées en phase PRO pour l'élaboration du quantitatif prévisionnel. Après, il convient de mettre en pratique tous les enseignements de Arche Ossature pour les envoyer dans les logiciels de calculs pour la phase EXE pour les plans d'exécution. Chaque élément de gros œuvre est ainsi validé.
cette étude se vend au minimum 800,00 € HT mais cela n'est pas de l'argent jeté en l'air. Le jour de la revente de votre bien, vous serez en concurrence avec d'autres produits qui n'auront pas ce document et vous vous démarquerez sans aucun doute. Ce n'est pas 1000,00 € TTC que les autres vendeurs perdront mais beaucoup plus.
Si vous avez des questions sur ce sujet, n'hésitez pas à me contacter au 02 49 88 35 32 ou via le formulaire de contact du site en cliquant le lien
